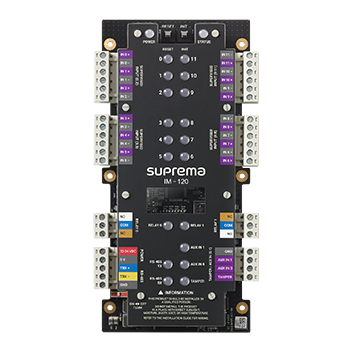

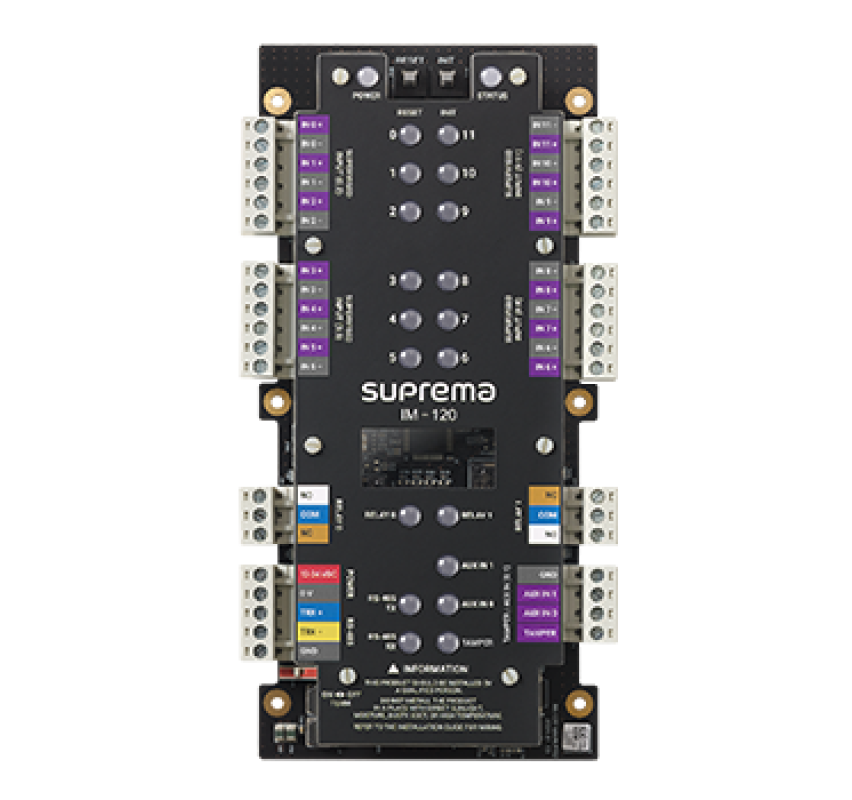

Input Module IM-120 - Bộ tiếp điểm đầu vào đa năng
Lượt xem: 353 - Ngày đăng: 28/09/2022
Mô-đun đầu vào là mô-đun mở rộng nhiều đầu vào có thể điều khiển tới 12 đầu vào được giám sát, 2 AUX, 1 công tắc tạm thời và 2 rơ le. Có thể kết nối tổng cộng 31 đơn vị với thiết bị chính thông qua chuỗi daisy RS485. Nó cho phép sử dụng các đầu vào để giao tiếp với cảm biến hoặc tiếp điểm cửa, v.v., cũng như cung cấp giao diện 'tiếp xúc khô' đơn giản cho các hệ thống khác.
Nội dung
12 đầu vào được giám sát liên kết có thể định cấu hình cho M: N
Khi Mô-đun đầu vào ngoại tuyến khỏi thiết bị chính của nó, các liên kết giữa đầu vào và rơle sẽ vẫn hoạt động. Trong khi ngoại tuyến, Mô-đun đầu vào vẫn có thể lưu trữ tối đa 10 nhật ký, điều này có thể hữu ích cho việc khắc phục sự cố.
Mô-đun đầu vào cũng hỗ trợ 3 đầu vào AUX, trong đó có 1 đầu vào dành riêng cho đầu vào công tắc giả mạo để phát hiện tình trạng mất điện hoặc mạng (bật / tắt) với thiết bị chính.
| Model Name | IM-120 | |
|---|---|---|
| Capacity |
Max. Text Log |
10ea per port |
| General |
CPU |
Cortex M3 72 MHz |
|
Memory |
512 KB Flash + 64 KB SRAM |
|
|
LED |
Multi-color |
|
|
Operating Temperature |
-20°C–60°C | |
|
Storage Temperature |
-40°C–70°C | |
|
Operating Humidity |
0 %–95 %, non-condensing | |
|
Storage Humidity |
0 %–95 %, non-condensing | |
|
Weight |
203 g | |
|
Dimension (WxHxD, mm) |
90 mm x 190 mm x 21 mm |
|
|
Tamper |
1 ch | |
|
Certificates |
CE, FCC, KC, RoHS, REACH, WEEE |
|
| Interface |
RS-485 |
1 ch |
|
Relay |
2 relays | |
|
Supervised Input |
12 ch (TTL Input selectable) | |
|
AUX Input |
2 ch (AC POWER FAIL) | |
| Electrical |
Power |
DC 12 V (Max. 130 mA) or DC 24 V (Max. 82 mA)1) |
1) Thông số kỹ thuật đề xuất của bộ chuyển đổi: DC 12 V (± 10%) với tối thiểu 1 A hoặc DC 24 V (± 10%) với tối thiểu 1 A.
* Bộ chuyển đổi được bán riêng. Tham khảo các thông số kỹ thuật được khuyến nghị.
